Etude de l'installation de l'entreprise

Étant donné le schéma de l'installation de distribution d'une entreprise

Schéma de l'installation

Question

Les disjoncteurs D0 et D'0 ont un calibre de 1250A.

Le courant de court-circuit présumé au niveau du jeu de barre A est de 62kA.

Donnez la référence de D0

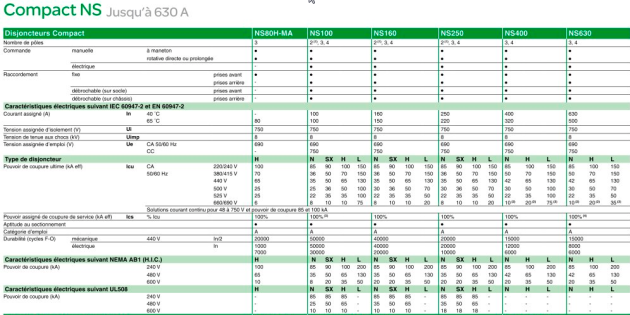

Compact NS
Indice

NS1250H (Icu = 150kA)

Question

Calculez le courant d'emploi pour les 20 luminaires par phase IB.

Indice

Attention, ces luminaires sont équipés d'un ballast

Indice

Attention au facteur de puissance, c'est un récepteur inductif

Question

Ayant déterminé le courant d'emploi IB pour le circuit d'éclairage, indiquez le calibre du disjoncteur D3

Solution

Il faut un disjoncteur 32A (25A accepté)

Question

Calculez l'intensité absorbée par le moteur M1.

Solution

Courant d'emploi Ib

Question

Déterminez le calibre du disjoncteur et son type.

Indice

Les moteurs asynchrones provoquent une pointe d'intensité au démarrage

Solution

Le disjoncteur doit avoir un calibre supérieur au courant d'emploi IB dans notre cas. In = 160 A

Nous choisirons un Disjoncteur 160 A - Courbe D

Question

Calculez le courant d'emploi du circuit du moteur M3 et déterminez le calibre et le type de courbe du disjoncteur de protection de la ligne d'alimentation de ce moteur.

Indice

Les moteurs asynchrones provoquent une pointe d'intensité au démarrage

Solution

Le disjoncteur doit avoir un calibre supérieur au courant d'emploi IB dans notre cas. In = 250 A

Nous choisirons un Disjoncteur 250 A - Courbe D

Question

Calculez le temps de démarrage maximal du moteur si l'intensité de démarrage est 7 fois l'intensité nominale.

Le disjoncteur est équipé d'un déclencheur électronique STR22SE (réglage : Im=10xIr)

Indice
Solution

Le temps maximal est de 5s car au delà le disjoncteur s'ouvre.

Disjoncteur D4

Le courant présumé de court-circuit au niveau du jeu de barre A qui alimente M1 et M2 est de 45kA.

Le courant dans le câble C4 est de 500A.

Question

Donnez la référence complète du disjoncteur D4.

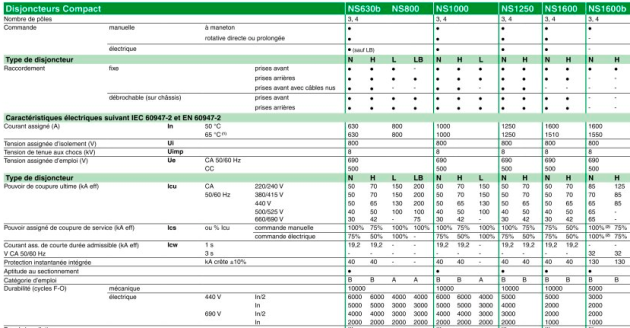

Compact NS
Solution

NS650N (Icu = 50kA)

Question

Quel doit être le réglage du déclencheur thermique de D4 ?

Solution

Question

On vous demande de prévoir une sélectivité chronométrique des protections entre les disjoncteurs D0, D1, D2, D3.

En quoi cela consiste-t-il ?

Solution

Cette technique repose sur le décalage en intensité des courbes de déclenchement des disjoncteurs amont et aval.

Question

Quels sont les ordres de grandeurs de durée à mettre en œuvre pour chaque disjoncteur ?

Indice

Temps de retard possible :

  • instantanée

  • retardé 200ms

  • retardé 500ms

  • retardé 1s

Solution

  • D3 instantanée

  • D2 retardé 200ms

  • D1 retardé 500ms

  • D1 retardé 1s

Question

Pour assurer le moins de perturbations en cas de défaut, on vous demande de réaliser une protection sélective entre les disjoncteurs D0, D4, D5, elle sera du type ampèremétrique.

Sur quel appareil allez-vous opérer et comment ? Expliquez-vous à l'aide de valeurs de courants.

Solution

Il faut un rapport de 2 à 2,5 entre les calibres de disjoncteurs en cascade.

Les calculs donnent :

  • D0 → IB = 1150A donc IN = 1250A

  • D5 → IB = 159A donc IN=160A

  • Si on considère un rapport de 2, le calibre de D5 doit être donc inférieur à 1250/2 = 625A

  • Si on considère un rapport de 2, le calibre de D5 doit être donc supérieur à 160x2 = 320A

Ir = 500A répond à ces critères
