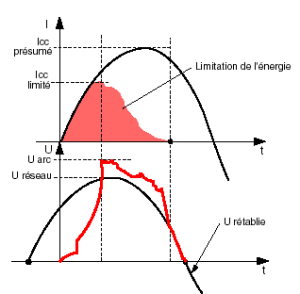

 Coupure de l'arc | La coupure du courant est réalisée dans la chambre de coupure du disjoncteur, conçue pour maîtriser l'arc électrique qui se produit à l'ouverture des contacts. L'énergie de l'arc peut devenir considérable, jusqu'à 100 kilojoules et 20 000 °C, et peut entraîner l'érosion des contacts par vaporisation du métal. Il convient donc de « souffler » l'arc le plus tôt possible, pour limiter ses effets. Le champ magnétique produit par l'arc (qui est un conducteur) est utilisé pour le déplacer dans une « chambre de coupure » et l'allonger jusqu'à extinction. Les mécanismes des disjoncteurs doivent allier une ouverture très rapide des contacts (limitation de l'érosion) est une pression de contact élevée (opposition aux efforts électrodynamiques). |
Cette courte vidéo montre les contraintes auxquelles sont soumis les contacts lors d'un court-circuit.
On notera les cycles d'allumage et d'extinction de l'arc au gré des alternances ainsi que l'effet de la chambre de coupure située en haut du disjoncteur
Remarque : Chambre de coupure
Le principe de base d'une chambre de coupure consiste à envoyer l'arc contre un empilage de séparateurs, ou plaquettes, disposés transversalement à la colonne d'arc principale afin de
fractionner l'arc en autant d'arcs élémentaires qu'il y a d'intervalles, ce qui provoque un allongement de cet arc.
emmagasiner, par échauffement ou liquéfaction temporaire des séparateurs, l'énergie produite sous forts courants dans la colonne de plasma.
