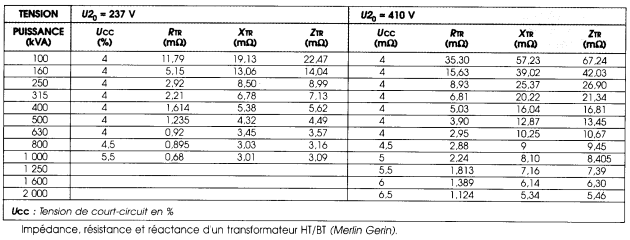

Impédance des constituants

Les disjoncteurs et contacteurs ont une impédance dont on peut tenir compte; résistance négligeable et réactance de l'ordre de 0,15 mΩ.

La formule R = ρ x l / S permet le calcul de la résistance du câble avec :

• ρ : résistivité des conducteurs à la température normale de fonctionnement:

  • pour le cuivre = 22,5 mΩ.mm²/m

  • pour l'aluminium ρ = 36 mΩ.mm²/m

• L : longueur en mètres

• S : section en millimètre carré

En ce qui concerne la réactance, elle sera tenue pour négligeable pour des sections inférieures à 25 mm², au-delà, consulter les valeurs fournies par les fabricants ou prendre les données suivantes:

• câbles mono ou multiconducteurs: X= 0,08 mΩ/m;

• lignes aériennes: X = 0,3 mΩ/m.

La résistance d'un jeu de barres est généralement négligeable sauf pour les sections faibles.

La réactance qui varie en fonction de l'espacement entre barres est de l'ordre de 0,12 à 0,18 mΩ/m.

En cas de court-circuit ces moteurs se comportent comme un générateur d'impédance Zg débitant sur le défaut.

Cet apport est égal à 3 ou 4 fois la somme des intensités nominales des moteurs installés.

Les batteries de condensateurs n'ont aucune influence sur le courant de court-circuit.
