Exercice : Éclairage de l'atelier des classes de STI2D

CoursOutils

Éclairage de l'atelier des classes de STI2D

Problématique

Maintenant que nous avons vu les notions nécessaires, nous pouvons faire l'étude de l'éclairage de l'atelier des classes de STI2D.

L'AFE (Association Française d’Éclairage) recommande des niveaux d'éclairement minimum à garantir afin d'offrir un confort visuel en accord avec le travail à effectuer.

Nous allons réaliser l'étude de l'éclairage en étant conforme à ces recommandations.

Pour mener à bien ce projet, nous utiliserons les documents ressource suivants :

  • Tableau du niveau éclairement recommandé

  • Documentations techniques de fabricant d'appareil d'éclairage

Cahier des charge :

  • Les sources lumineuses seront directement intégrées dans le plafond.

  • Les luminaires seront des Seae VAL-T5-XL-300 250.54 HRB équipés de tubes fluorescents Bonalux Radium NL-T5 54W/840/G5

  • Les murs, le plafond et le plan de travail sont de couleur claire. L'empoussièrement sera considéré comme faible.

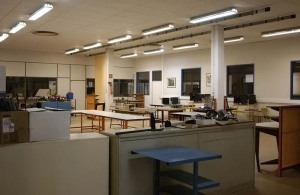

Ancien atelier de productique en cours de réhabilitationInformationsInformations

Question

Nous allons tout d'abord mesurer le niveau d'éclairement actuel de la salle à l'aide d'un luxmètre.

Luxmètre
Solution

Le luxmètre mesure 270 lux.

Question

La valeur que nous mesurée précédemment est-elle suffisante pour l'utilisation qui est prévue de cette salle.

Indice

Cette zone était un atelier d'usinage.

Indice
Niveau d'éclairement
Solution

La zone était un atelier, l'éclairage convenait donc à cet usage. L'usage qui est prévu est une salle de classe avec des postes informatiques.

Le besoin exprimé de lecture et de modification de plans correspond à une salle de dessin industriel.

Le tableau donne un éclairement de 750 lux pour les salles de classes et 750 lux également pour les postes de CAO.

Nous constatons qu'il faut donc faire une nouvelle étude pour être conforme aux recommandations de de l'APE.

Nous allons commencer par recueillir les données du local.

Question

Donnez les dimensions du local :

  • Longueur :

  • Largeur :

  • Hauteur :

  • Hauteur du plan utile :

Solution

Dimensions du local

Longueur : 14m

Largeur : 11m

Hauteur : 3,6 m

Hauteur du plan utile : 0,85 m

Question

Définissez la couleur du plafond, des murs et du plan utile et donnez les facteurs de réflexions correspondants ainsi que le facteur global de la pièce.

Surface

Couleur

Facteur de réflexion

Plafond

Murs

Plan utile

Facteur de réflexion global :

Solution
facteurs de réflexion

Surface

Couleur

Facteur de réflexion

Plafond

claire

70%

Murs

claire

50%

Plan utile

claire

30%

Facteur de réflexion global : 753

Question

Déterminez le rapport de suspension j.

Solution

Rapport de suspension

Remarque

Les luminaires étant fixés au plafond il n'est pas nécessaire de calculer ce rapport :

non suspendu → j=0

Question

Déterminez l'indice du local K.

Indice

Les valeurs de K seront arrondis à 0,6 - 0,8 – 1 – 1,25 – 1,5 – 2 – 2,5 – 3 – 4 ou 5.

Solution

il faut tout d'abord déterminer h ; h = 3,6 – 0,85 = 2,75 m

On choisit K=2,5

Question

Déterminez l'indice de dépréciation d.

Indice
Solution

Indice de dépréciation

La zone sera une salle de classe, on considère que l'empoussièrement est faible donc d = 1,25

Caractéristique photométrique du plafonnier

Nous allons maintenant déterminer les caractéristiques photométrique du plafonnier.

Documentation Lampes Bonalux Radium

Bonalux Radium Product Datasheet

Documentation Luminaires SEAE

Catalogue Luminaires SEAE

Question

Indiquer le rendement direct et indirect du luminaire choisi.

Solution

Le rendement direct du luminaire choisi est de 94%

Il n'y a pas de rendement indirect car le luminaire n'éclaire que vers le bas.

Question

Déterminez la classe du luminaire.

Solution

La classe de ce luminaire est B

Utilance

Choisissez le tableau correspondant à la classe du luminaire (Lettre) et au rapport de suspension (j=0 ou j= ).

Question

Relevez le facteur d'utilance. Ce chiffre correspond au centième d'utilance

Utilances

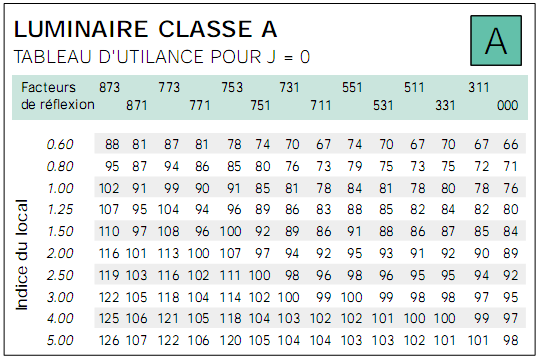

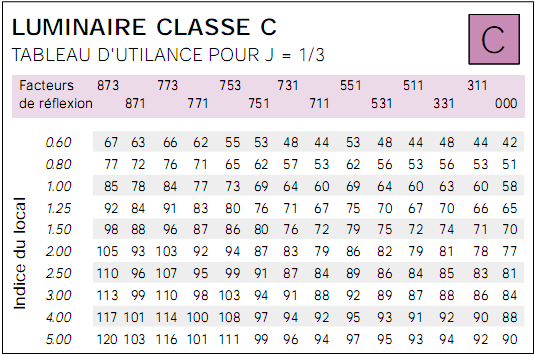

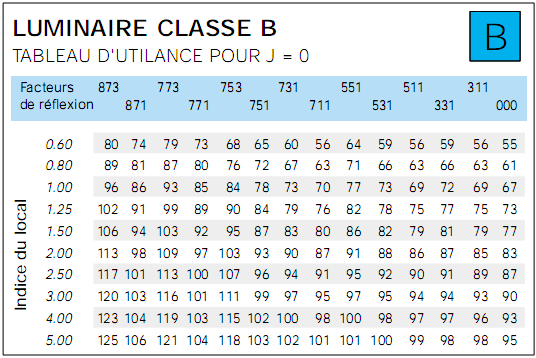

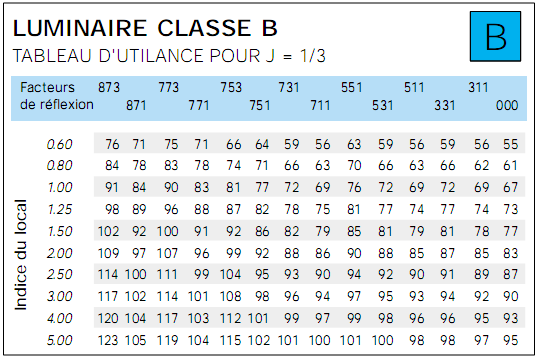

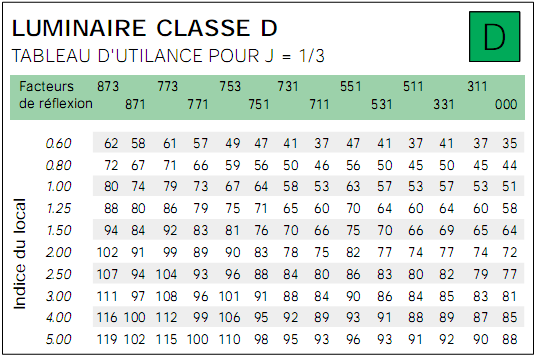

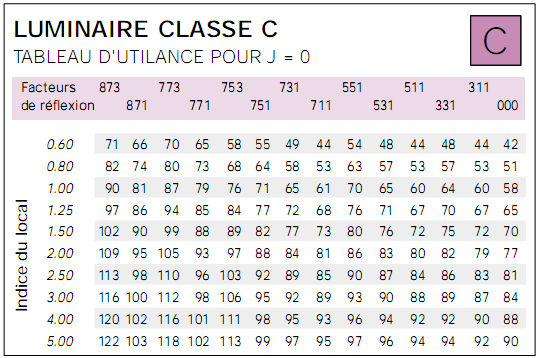

Utilance Classe A - j=0Utilance Classe A - j=1/3Utilance Classe B - j=0Utilance Classe B - j=1/3Utilance Classe C - j=0Utilance Classe C - j=1/3Utilance Classe D - j=0Utilance Classe D - j=1/3
Solution

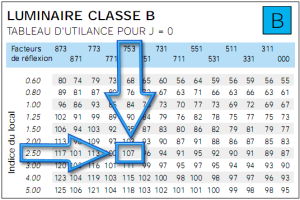

Pour K = 2,5 avec j = 0 et luminaire de classe B

L'utilance est 107 donc U = 1,07

Utilance pour luminaire Classe B ; j=0

Question

Calculez le flux lumineux total à fournir

Solution

Formule →

Application numérique →

Résultat :

Question

Quelle est le flux lumineux fourni par un tube ?

Solution

le flux lumineux fourni par un tube Bonalux Radium NL-T5 54W/840/G5 est de 4450 lumens (maximum 5000 lumens)

Question

Déterminer le nombre de luminaires

Indice

On rappelle que le luminaire choisi comporte deux tubes.

Solution

Nombre de luminaires

On retiendra 16 luminaires.

Question

Indiquez quelle doit être l'implantation des luminaires en calculant :

  • l'interdistance d1

  • le nombre de luminaires dans le sens longitudinal,

  • le nombre de luminaires dans le sens transversal.

Répartition des luminaires
Solution

  • l'interdistance d1 → . On prendra 3m

  • le nombre de luminaires dans le sens longitudinal,

  • le nombre de luminaires dans le sens transversal.

Solution

On prendra 4 luminaires dans chacun des sens soit 16 luminaires.
