Courbe de fonctionnement

Courbe de fonctionnement et déclencheurs classiques

Cette courbe comprend deux parties, chacune relative à un type de protection.

Déclencheur Magnétothermique

Déclencheur Magnétothermique

Il est constitué d'un bilame dont l'échauffement au-delà des valeurs normales de fonctionnement provoque une déformation qui libère la serrure de maintien des contacts. Le temps de réaction d'un bilame est inversement proportionnel à l'intensité du courant. Du fait de son inertie thermique, chaque réenclenchement du circuit en défaut diminuera son temps de réaction.

Les disjoncteurs permettent de régler le courant de déclenchement Ir entre certaines limites (0,4 à 1In suivant les modèles).

Cette animation explique le principe de fonctionnement des déclencheurs thermique et magnétique.

Disjoncteur Magnéto-Thermique

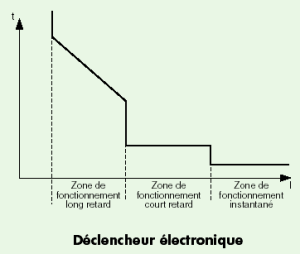

Déclencheur Electronique

Il est constitué par une boucle magnétique dont l'effet libère la serrure de maintien des contacts, provoquant ainsi la coupure en cas de forte surintensité. Le temps de réponse est très court (de l'ordre du centième de seconde). Les disjoncteurs de puissance possèdent un réglage Im (jusqu'à 10 x Ir), qui permet d'ajuster la valeur de déclenchement aux conditions de protection de l'installation (courant de défaut et contact indirect). De plus, ce réglage permet de rechercher les meilleures conditions de sélectivité entre les appareils.

Les six courbes

Au nombre de six, B. C, D, K, Z et MA elles traduisent les conditions de fonctionnement des différents disjoncteurs.

Courbe B

Courbe B

Utilisé lorsque les câbles sont de grande longueur

Courbe C

Courbe C

Usage général

Courbe D

Courbe D

Utilisé lorsque les récepteur présentent des courants d'appel (moteurs, transformateurs)

Courbe K

Courbe K

Utilisé lorsque les récepteur présentent des courants d'appel (moteurs, transformateurs)

Courbe MA

Courbe MA

MA = Magnétique.

Ce déclencheur ne protège que contre les court-circuit. Il doit être associé avec un dispositif thermique.

Courbe Z

Courbe Z

Adapté aux récepteurs sensibles (dispositifs électroniques, variateurs)

Les déclencheurs électroniques

Les déclencheurs électroniques assurent, suivant les modèles, des fonctions innovantes supplémentaires.

Mémoire thermique : dans le cadre de la protection « long retard », le déclencheur mémorise l'image de l'échauffement produit par une surcharge. En cas de surcharges successives, les effets sont cumulés et le temps d'intervention de l'appareil sera proportionnellement réduit ; la protection du câble est ainsi préservée.
Réglage du courant de neutre en face avant (0 %, 50 %, 100% du courant de phase).
Sélectivité logique : une liaison spécifique entre deux appareils permet d'affecter à celui installé en amont un retard supplémentaire de 50 ms afin de laisser le temps à l'appareil aval de couper.
Fonction de délestage : lorsqu'un appareil est traversé par un courant supérieur à 105 % de Ir, il est alors possible, en utilisant les contacts de sortie, de délester les circuits non prioritaires.
